HIFIDIY首款電子管功放套件 X20

來源：www.hifidiy.net 發布者：hifidiy 版權：hifidiy

HIFIDIY推出首款電子管功放套件，其開發歷時長，多次校聲，以致整體聲音平衡溫暖，低頻優秀。整機外型設計優秀，采用鐵鋁框架組合，特制變壓器和整體線路，是一款性價比非常高的新款套件。

本套件為HIFIDIY推出的首款電子管功放套件！

整個套件開發歷時較長，經過眾多地方校聲，本功放說明：

1、整體聲音平衡，聲音溫暖，低頻優秀，驅動力絲毫不弱于小甲A20；

2、整機優秀外型設計，采用鐵鋁框架組合，國內一級廠家生產—特別說明，罩為樣品，采用鋁板拼裝，最終批量我們將采用型材；

3、特別定做變壓器，同時整個線路根據變壓器性能整體設計，此設計為電子管功放設計重點；

4、從HIFIDIY X20 AP測試曲線來開，作為本價格套件，是一款性價比非常優秀套件；

5、整個套件遵循HIFIDIY優秀設計及高品質原則，機箱為中國最大機箱企業制造，所有元件高品質音響專用；

6、從2012年開始，HIFIDIY套件啟動詳細裝機說明和視頻教程，解除大家安裝的后顧之憂。

套件包含

組裝成整機的所有部件，包含：變壓器一只，輸出變壓器兩只 ，機箱一套，主板及所有零件一套，輸出接口。

技術參數

功率:18W（20Hz）

頻響:10Hz-50KHz，-1dB

初級阻抗:8KΩ，次級:0-4-8Ω

初級銅阻:251Ω（P-P）

次級銅阻：0-4歐姆端0.36歐姆，0-8歐姆端0.51歐姆

每組變壓器都檢測配對，配對標準：

銅阻<1%，初級電感量<5%

讓我們見證X20的誕生

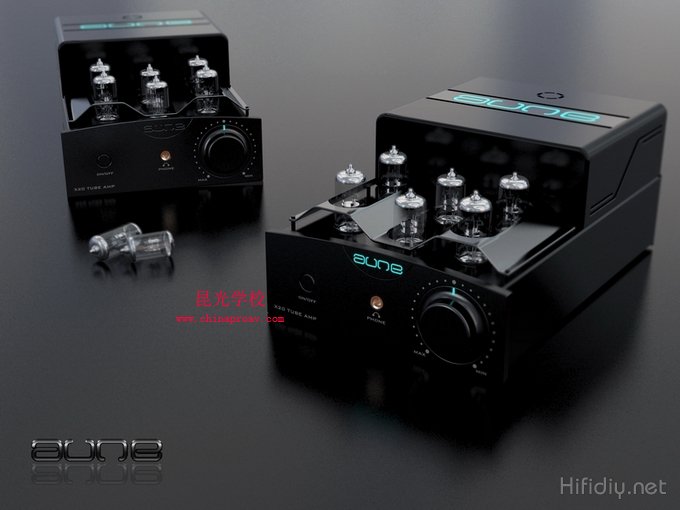

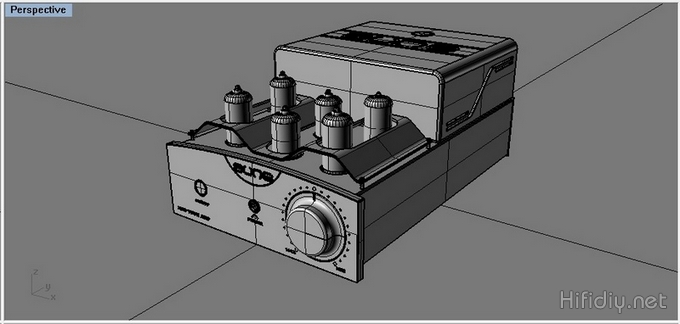

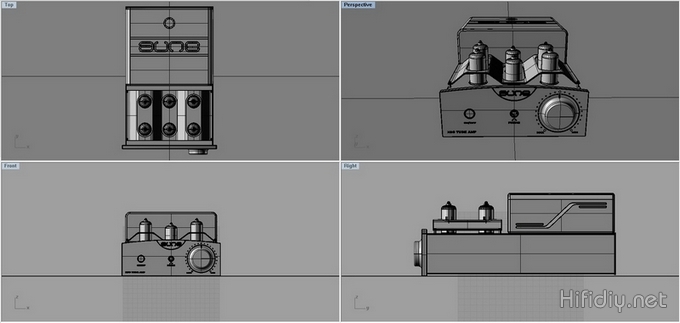

工業設計：

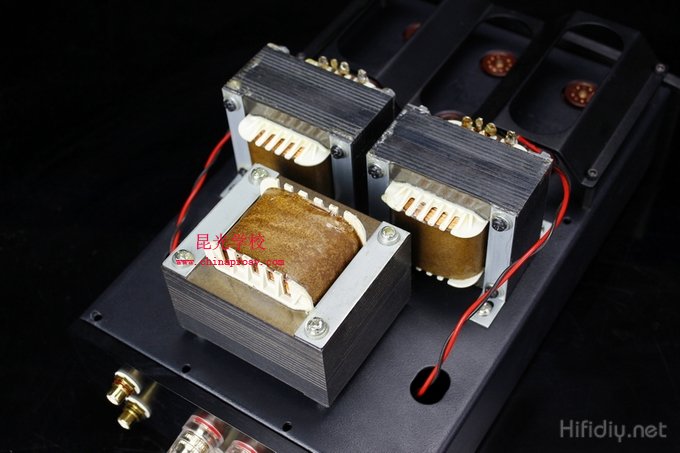

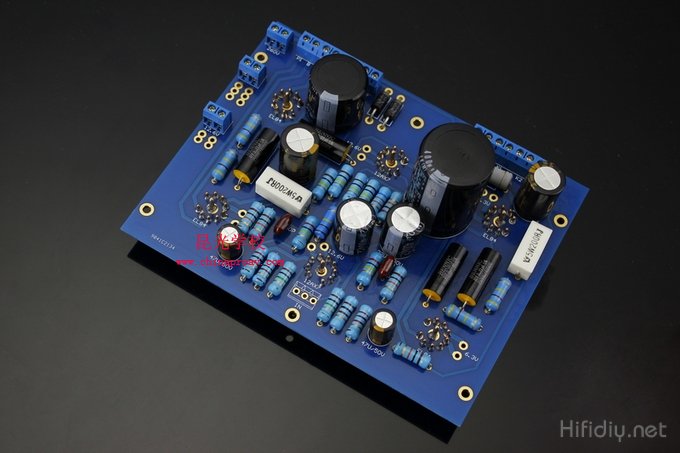

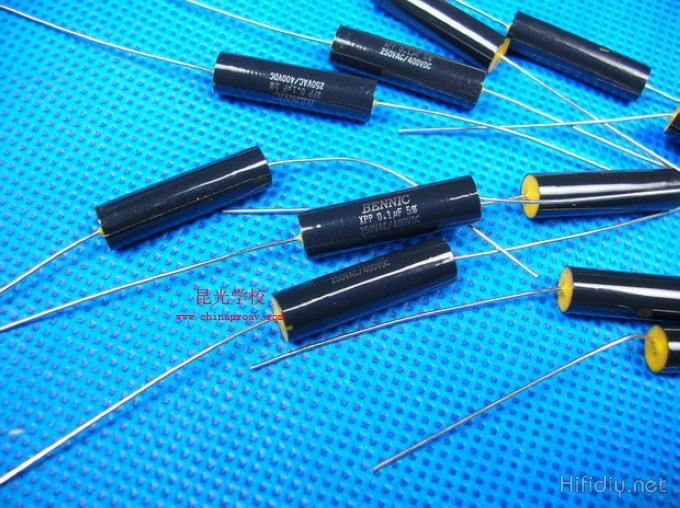

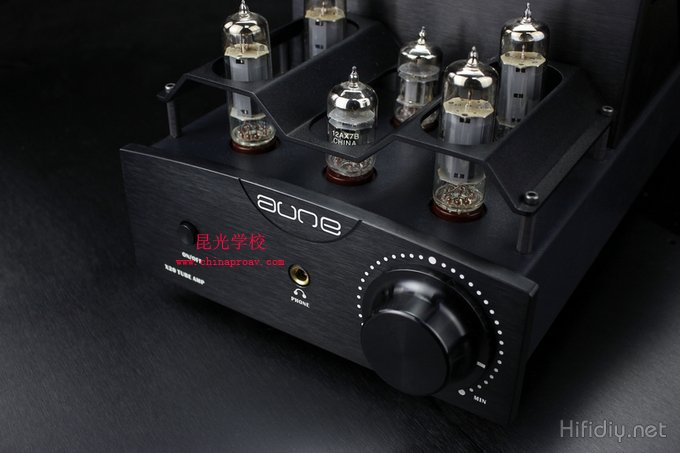

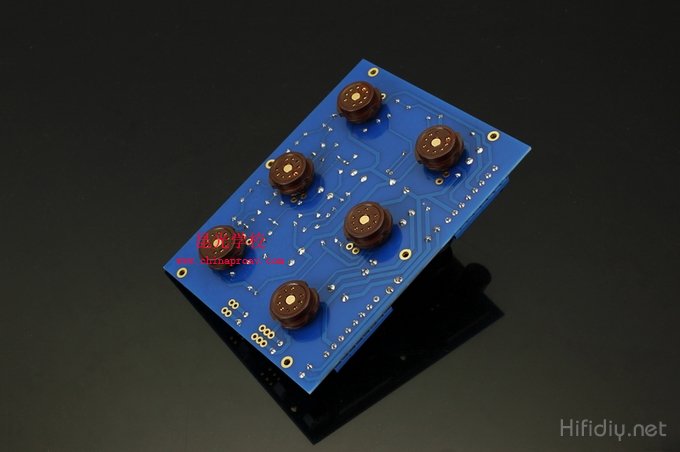

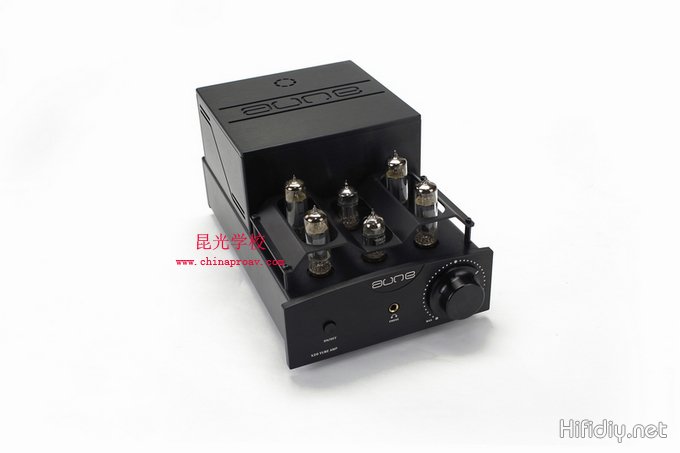

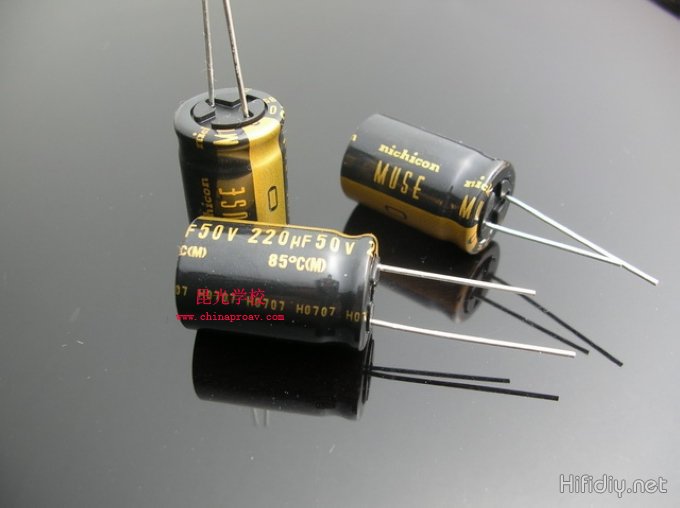

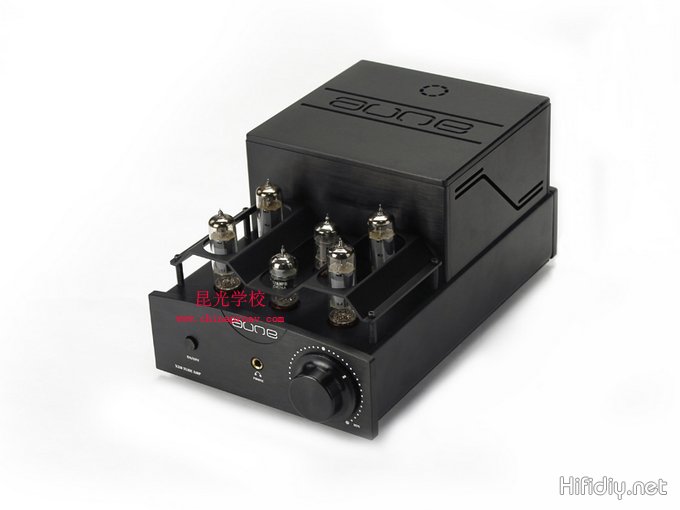

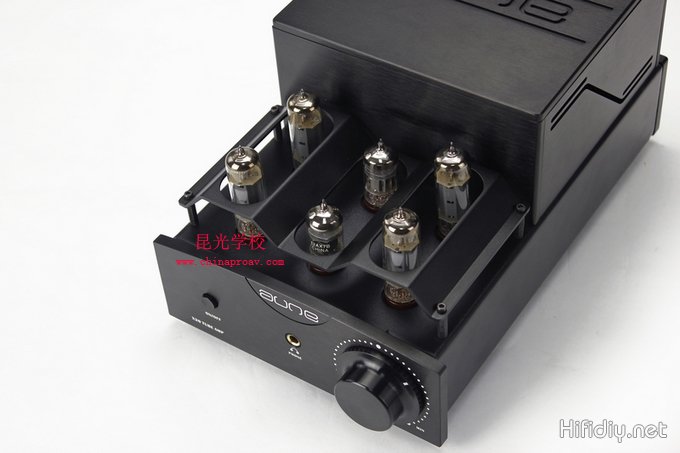

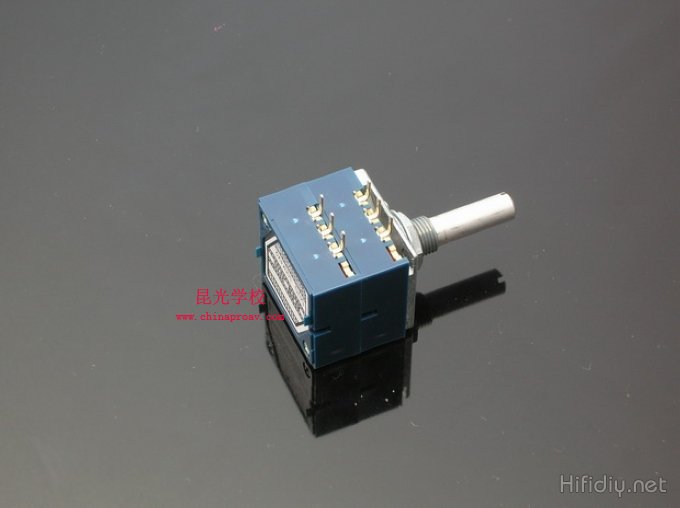

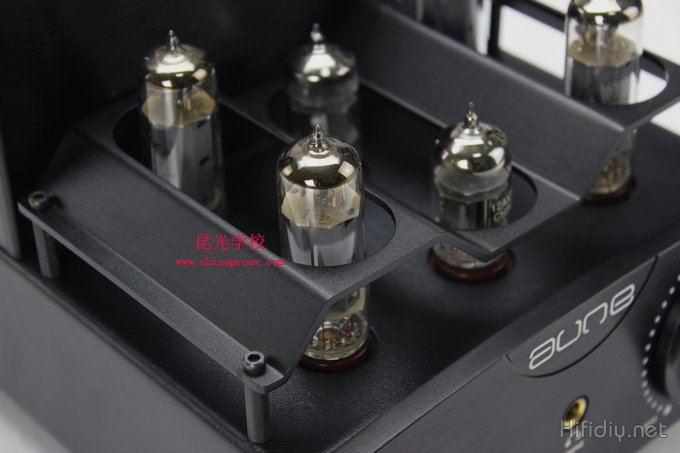

實物照片：

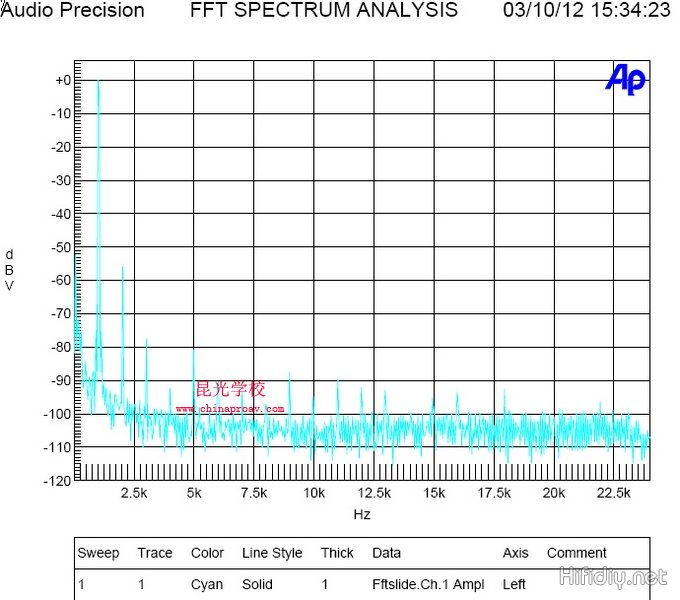

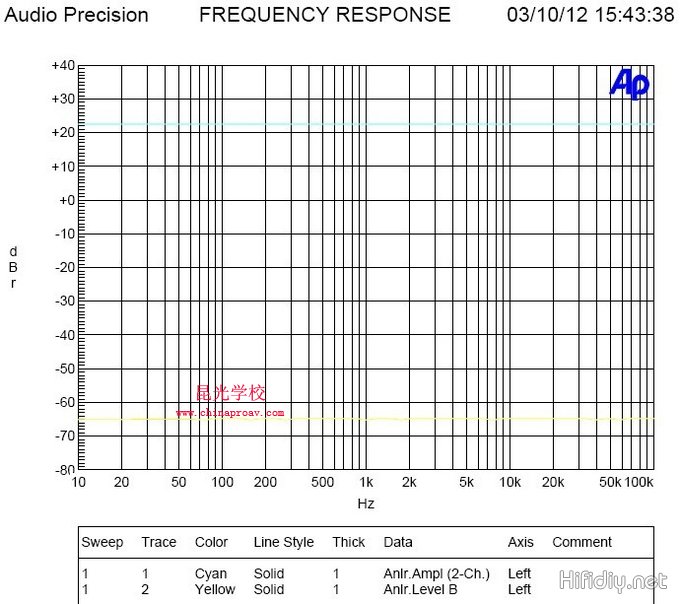

測試曲線：
